Varenr.: 310130
Fire dioder broforbundet til glatning og udjævning.
For alle, der underviser i halvledere og deres anvendelser, er dette kredsløb et “must”!

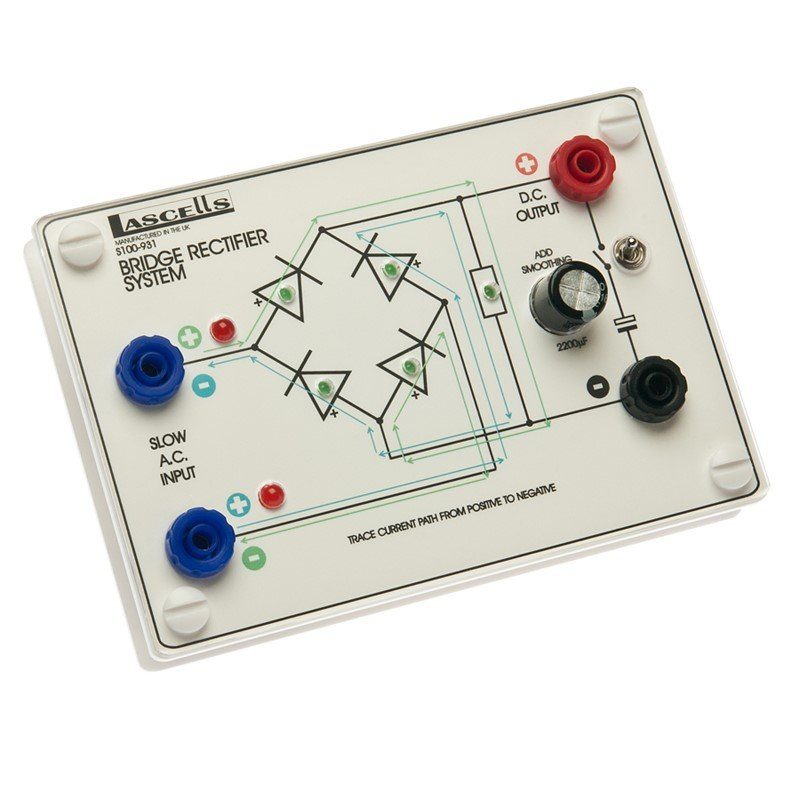

Her er fire dioder overbygget, så du let kan vise udbedring af en vekselspænding. Ud over dioderne er der monteret en kondensator på udgangen, der kan tilsluttes eller frakobles med en vippekontakt. Derefter kan du ud over afhjælpningen vise udjævning af spændingen, hvilket også er et nøglepunkt. I stedet for standarddioder er der anvendt LED’er, og det giver den pædagogiske fordel, at dioderne lyser parvis, når de udfører. Derefter vil de studerende bedre forstå den aktuelle retning for den positive og negative del af perioden, og hvordan man opnår afhjælpning. Strømretningen er tydeligt tegnet med forskellige farver i den positive og negative del af perioden.
Som et indgangssignal vil vi anbefale en signalgenerator (funktionsgenerator), hvor du kan justere frekvensen til under en Hz og dermed se lysdioderne lyse parvis. Vi anbefaler med glæde PASCOs EM-3533 trådløse AC / DC-kilde, som understøttes af både SPARKvue og Capstone. Det kan indstilles til at give forskellige bølgeformer, og både frekvens og amplitude kan justeres fra programmet.
Specifikationer:
Størrelse: 10 x 14 cm
Tilslutning: Standard 4 mm bananstik
Spænding: AC (langsom) maks. 6 V peak.
Komponenter: 4 lysdioder i broforbindelse og kondensator 2200 uF med afbryder
